2. Rangkaian Simulasi [Kembali]

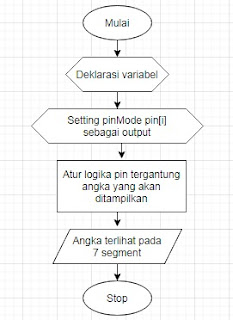

3. Flowchart[Kembali]
4. Listing Program[Kembali]
byte pin[] = {2, 3, 4, 5, 6, 7, 8, 9};
void setup(){
for (int i = 0; i < 9; i++)
{
pinMode(pin[i], OUTPUT);
}
}
void loop(){
digitalWrite(2, HIGH);
digitalWrite(3, HIGH);
digitalWrite(4, HIGH);
digitalWrite(5, LOW);
digitalWrite(6, LOW);
digitalWrite(7, HIGH);
digitalWrite(8, HIGH);
digitalWrite(9, HIGH);
}
5. Video Simulasi [Kembali]
6. Kondisi[Kembali]
1. Karena pada arduino uno, pin yang akan di sambungkan ke LCD ada 6 yaitu A0-A6, pin A0 dan A1 sudah tersambung ke RS dan E pada LCD, oleh karna itu hanya pin D4-D7 saja yang tersambung ke pin A2-A6 pada arduino, tidak ada lagi pin yang bisa di sambungkan dengan D0-D3 pada LCD
2. Keypad 3x4 memiliki 7 pin keluaran, yaitu 4 baris dan 3 kolom, sedangkan keypad 4x4 memiliki 8 pin keluaran, yaitu 4 baris dan 4 kolom , dengan 8 pin ini, kita membutuhkan kerja ekstra yaitu menscan baris perbaris serta menscan kolom per kolom, hal ini penyebab lebih instan penggunaan keypad 4x3
7. Link Download [Kembali]
- HTML Link Download
- Simulasi Proteus Link Download
- Listing Program Link Download
- Flowchart Link Download
- Video Link Download
